产品说明：

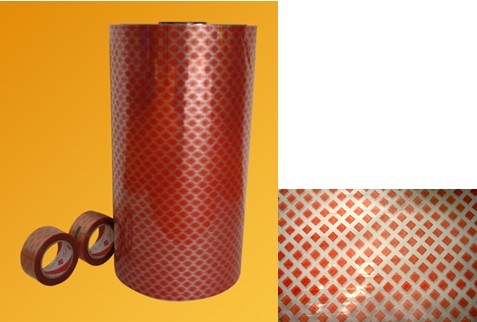

菱格点胶绝缘聚酯薄膜是将改性特种环氧绝缘树脂呈菱格状态涂覆在聚酯薄膜上的绝缘材料。广泛地应用于互感器，变压器等电气设备。
涂层在线圈干燥过程中达到一定温度时开始溶化，产生粘附作用，随着温度的上升又开始固化，使绕组的相邻各层可靠地粘合成一个固定绕组单元，环氧树脂的粘合强度足以防止短路时绕组各层的移位，从而保证了绝缘结构长期的机械电气性能。
由于菱形上绝缘薄膜的树脂涂层呈点状，未有涂层的通道十分有利于空气的排除和绝缘气体的进入。
主要性能指标：
序号
项目
指标
1
基材厚度mm
0.05±0.005
0.07±0.010
0.10±0.010
2
抗张强度（纵、横向）Mpa≧
150
150
150
3
单面涂层厚度υm
15≦8≦20
4
单位面积重量
单面涂布
G/㎡
76±2
102±2
144±2
双面涂布
82±3
108±3
150±3
5
热收缩率%≦
1-3
1-3
1-3
6
工频击穿电压V≧
6000
6500
7000
7
单面涂布
-
将薄膜从纸管上撕下，其每层的粘牢强度应大于薄膜本身的撕裂强度。
双面涂布
Kpa≧350
350
产品固化条件：在90℃±5℃保持10小时的条件下固化，或在110℃±5℃保持3小时的条件下固化。固化后胶点不流失、不产生移位和变形。
产品规格：
厚度：0.05mm、0.07mm、0.10mm
幅宽：520mm（特殊规格可按客户要求制造）
卷筒内径：76±1mm
最大外径：300mm
储存：
储存条件：应贮存在不超过35℃的干燥，洁净和通风良好的场所，相对温度65%。
储存期：一年。
